HS-YX系列一次消谐器 产品说明书

更新时间:2015-03-19 16:39:17点击次数:1589次字号:T|T
相关介绍

概述

HS-YX系列6~35kV电压互感器中性点用非线性电阻消谐阻尼器(简称一次消谐器),是安装在6~35kV电压互感器(以下简称压变或PT)一次绕组Y。接线中性点与地之间的一种非线性电阻消谐阻尼器件。消谐器采用电气性能优异、超细颗粒的SiC为基材,经大吨位的压机压制成高密度的长方形或圆饼状的坯体,在还原气氛下,经上千度的高温烧结而成。裸露的电阻器表面结构经特殊处理,能经受日晒雨淋,可直接用于户内外。它的体积小、重量轻、散热快、强度高、便于安装,很受用户青睐。

产品完全符合现行电力部标准DL/T620-1997《交流电气装置的过电压保护和绝缘配合》第4.1.5条中的规定,可以起到良好的限制电压互感器铁磁谐振的效果。

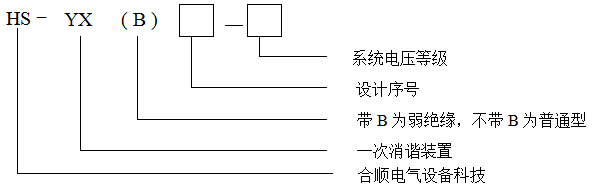

型号说明


根据系统电压分类,HS-YX系列一次消谐器分为6kV、10kV、35kV三种;根据设计序号分类,消谐器分为HS-YXⅠ、HS-YXⅡ、HS-YXⅢ型,其中HS-YXⅠ型为长方形的消谐器,HS-YXⅡ、HS-YXⅢ型为圆柱形的消谐器。HS-YXⅠ、HS-YXⅡ型消谐器为6kV、10kV系统通用型;HS-YXⅢ型把6kV系统和10kV系统用的消谐器细分开,针对性更强。

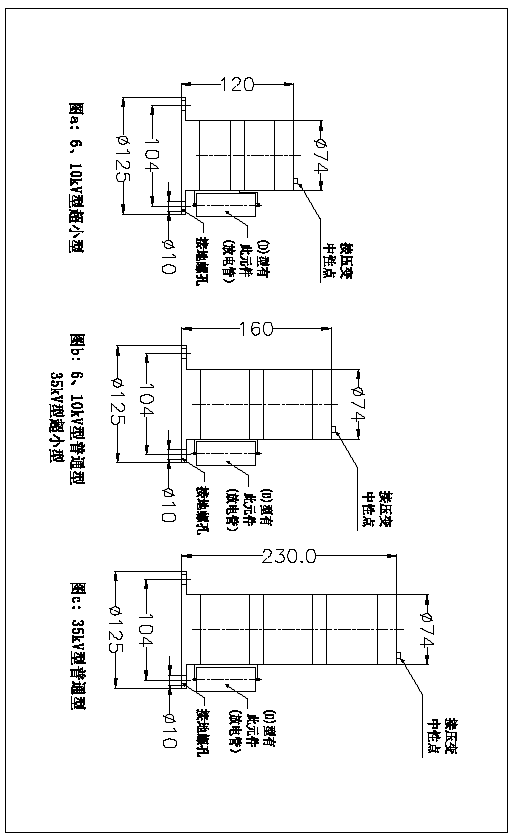

如:HS-YX(D)Ⅱ-10 为10kV系统用、弱绝缘、圆柱形一次消谐器。(消谐器外形尺寸见附图a、图b、图c)


使用条件

1、适用于户内及户外环境温度-40℃~+60℃;

2、额定频率48Hz~62Hz;
3、海拔高度不大于3000m,地震裂度8度及以下地区;

4、大气中无严重污秽及浸蚀性介质的场所;
5、串接于交流6~35kV非有效接地系统PT一次绕阻中性点与地之间, 在一个系统中

接有多台电压互感器时,每台互感器的三相高压绕阻中性点装一台消谐器, 才能有效地限制弧光接地过电压和消除铁磁谐振。

电气性能

1 : HS-YXⅠ、Ⅱ型消谐器本体交流电气参数表

序号

项   目

技  术  指  标

HS-YXⅠ(Ⅱ)

-10(6)型

HS-YX(D) Ⅰ(Ⅱ)

-10(6)型

HS-YXⅠ(Ⅱ)

-35型

HS-YX(D) Ⅰ(Ⅱ)

-35型

1

消谐器通过AC0.3mA(峰值/)电流时的电压及阻值

U0.3mAp

(V, 峰值/)

130

30

130

30

450

100

450

100

R0.3mAp

>450

>450

>1800

>1800

2

消谐器通过AC 3mA(峰值/)电流时的电压及阻值

U3mAp

(V, 峰值/)

500

100

500

100

1400

150

1400

150

R3mAp

>180

>180

>550

>550

3

是否限制消谐器

两端工频电压

不限制

在3kV(峰值 /)时,电阻值减少一半以上

不限制

在5kV(峰值 /)时,电阻值减少一半以上

4

2小时通过100mA(有效值)电流的热容量

  1. 无任何明显损坏;
  2. 热容量试验前后,U0.3mAp及U3mAp的变化不大于±5%。

5

10min通过500mA(有效值)

电流的热容量

  1. 无任何明显损坏;
  2. 热容量试验前后,U0.3mAp及U3mAp的变化不大于±10%。

2 : HS-YXⅢ型消谐器本体交流电气参数表

序号

项目

HS-YXⅢ-6

HS-YX(D) Ⅲ-6

HS-YXⅢ-10

HS-YX(D) Ⅲ-10

HS-YXⅢ-35

HS-YX(D) Ⅲ-35

1

消谐器通AC1mA(峰值/)电流时的电压及阻值

U1mAp

(V, 峰值/)

170-210

280-350

840-1050

R1mAp

>170

>280

>840

2

消谐器通过AC 10mA(峰值/)电流时的电压及阻值

U10mAp

(V, 峰值/)

400-600

800-1000

2100-2625

R10mAp

>48

>80

>210

3

HS-YX(D)Ⅲ型消谐器

两端工频电压变化

在3kV(峰值 /)时,电阻值减少一半以上

在5kV(峰值 /)时,电阻值减少一半以上

4

2小时耐受的功率(W)

﹥800

﹥800

﹥800

5

10min通过500mA(有效值)

电流的热容量

  1. 无任何明显损坏;
  2. 热容量试验前后,冷状态下,电气参数变化不大于±10%。

选型原则

HS-YX系列一次消谐器按照PT所在电网额定电压可以分为10kV及35kV两种,其中10kV消谐器也适用于6kV电网中的PT。选取消谐器的型号除了与压变所在电网额定电压有关,还与压变高压绕组X端(尾端)的绝缘等级有关。由于消谐器是串在PT一次绕组中性点与地之间的非线性阻尼电阻,其非线性特征使得消谐器在正常工作电流段具有一定的阻值,从而有效地限制高压涌流和铁磁谐振。可是当电网发生异常的大电流(如雷击、电网断线谐振)时,会产生一个比较大的电压,如果压变尾端绝缘等级不强(俗称弱绝缘压变,其高压尾端与二次侧一同输出),就有可能损坏压变X端绝缘。针对这种情况,HS-YX系列消谐器因压变X端绝缘等级不同而分为HS-YX型和HS-YX(D)型。HS-YX(D)型提供一个D参数元件,该元件能有效限制消谐器两端电压,使其在弱绝缘压变的绝缘耐受水平之下,从而有效保护中性点绝缘。我们根据国内主要厂家6~35kV压变绝缘结构和运行经验,建议选配HS-YX系列消谐器如下:

3 HS-YX系列消谐器建议选配型号表

适合配HS-YX型消谐器的压变型号

适合配HS-YX(D)型消谐器的压变型号

JDZJ-6、10     JDJJ-35

JDZX6-6、10         UNE10、35

JSJW-6、10     JDJJ1-35

JDZX8-6、10、35G    REL10

JDEJ-6、10     JDJJ2-35

JDZX9-6、10、35     URE10、35

JDEW-6、10     JDX6-35

JDZX10-6、10        URED10

JDJW-6、10G    JDX7-35

JDZX11-6、10、35    UNEW35

JDZB-6、10     JDZX-35

JDZXR1-6、10

JDZX7-6、10    JDXW-35

JDZXR2-6、10

安装方式

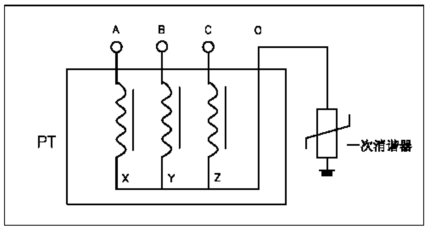

一次消谐器必须安装在压变中性点与地之间,下端固定接地,上端接中性点,如下图所示。若安装在压变柜内,消谐器与周围接地体的距离建议≥2cm。消谐器上端与压变中性点采用绝缘导线连接。消协器不分正负极,一般垂直安装,也可以水平安装。安装原理图如下:

质量保证

产品出厂后,在用户完全遵守本产品说明书规定的运输、储存、安装和使用要求的情况下,产品在出厂之日起一年内,如发现产品及配件发生非人为损坏,本公司负责免费修理并对售出产品负责终身维修,超过一年期限装置维修酌情收取适量成本费。
