变压器中性点接地电阻柜

更新时间:2015-04-24 16:29:47点击次数:1809次字号:T|T
相关介绍

保定合顺电气设备科技有限公司拥有技术优秀的研发队伍和精良的设备,引进并消化国外的先进技术,长期致力于电力系统中性点接地技术产品研发、生产、销售与服务。我公司以进口特殊不锈钢合金材料,开发生产的系列不锈钢中性接地电阻柜装置。HS-BZD变压器中性点接地电阻柜对降低电网过电压、提高电网的安全性、可靠性,具有良好的效果。用于 635kV电缆供电系接地电容电流较大的系统中。当接地电流大于规定值时,有可能产生弧光接地过电压。中性点采用电阻接地方式的目的就是给故障点注入阻性电流,其电阻分量电流可以把故障电流限制得适度,提高继电保护灵敏度,把暂态过电压限制到正常相对中性点电压的2.6倍,防止弧光过电压损坏主设备,同时对铁磁谐振过电压有显著作用。

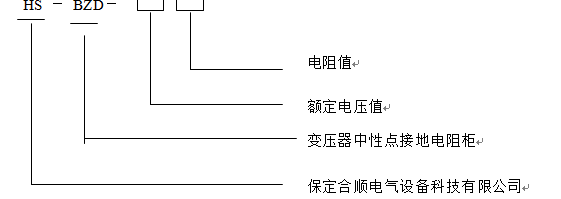

二、型号说明

三、技术参数:

1、海拨高度:不超过4000m

2、环境温度:-4060

3、相对湿度:不大于95%25

4、安装场所:空气中不应含化学腐蚀气体和蒸汽,无爆炸性尘埃,

5、电网频率:4852Hz50 Hz系统),5862 Hz60 Hz系统)

6、适用于:户内、户外

7、电阻柜正常状态下中性点位移电压不超过运行相电压的3%

特殊使用条件,请在订货时详细提出

四、产品特点

1.电阻柜柜体材质采用不锈钢板,外型美观,耐腐蚀性强,防护等级可达IP55

2.根据不同的使用条件,电阻柜分为户内型和户外型。进线方式可采用上进下出、侧进下出、和下进上出等,采用上进下出、侧进下出时柜体顶端装有穿墙套管。柜体顶部装有吊环便于吊装。

3.电阻材质可采用特种合金材料或非金属特种材料阀片(如炭素材料阀片、氧化锌材料阀片)。

不锈钢镍铬合金(Cr20Ni80)材料导电率高.通流能力强,耐高温,最高使用温度可达1600,温度系数≤ -0.045% /℃,阻值稳定,耐腐蚀、韧性好不变形,可靠性高。用合金材料组成的电阻全部采用电阻单元,以多个单元采用亚弧焊接而成框架,电阻单元采用耐高温绝缘子(高分子)支撑连接。根据不同的客户要求我公司可提供进口的电阻器。

4. HS-BZD型中性点接地电阻器为标准产品,可以与电阻或电抗并联运行,为电网容量逐渐扩大给电网安全运行提供了保障。

5.当变压器绕组为△形联结而需要独立安装Z形绕组接地变压器时,中性点接地电阻器可与之配套使用。

6.可加装接地记录和温湿度控制装装置。

五、常用规格型号、技术参数

6.3kV10kV35kV变压器中性点接地电阻参数

型号

系统额定

电压(kV

短时通流

电流(A

短时通流

时间(S

标称阻值

(Ω)

HS-BZD-6/36.4

6.3

100

10

36.4

HS -BZD-6/18.2

6.3

200

10

18.2

HS -BZD-6/9.09

6.3

400

10

9.09

HS -BZD-6/6.06

6.3

600

10

6.06

HS -BZD-10/15.16

10.5

400

10

15.16

HS -BZD-10/10.10

10.5

600

10

10.10

HS -BZD-10/7.57

10.5

800

10

7.57

HS -BZD-10/6.06

10.5

1000

10

6.06

HS -BZD-35/20.20

35

1000

10

20.20

HS -BZD-35/10.10

35

2000

10

10.10

可以按用户要求设计制造各种电阻,电阻值从1Ω-2000Ω,允许通过电流1A-2000A,电阻值的误差±3%,允许通流时间10s15s30s60s2h
