HS–PGY型继电保护试验电源屏

更新时间:2015-03-20 09:07:17点击次数:1634次字号:T|T
一、概述 HS–PGY型继电保护试验电源屏是我公司依据能源部《发电厂、变电所工程和继电保护试验仪表配置定额》、《继电保护检验条例》和电力工业部《电力系统继电保护及安全自动装置反事故措施要点》的有关规定设计制造的产品,它为现场继电保护试验及其它试验工作提供了稳定、方便的交直流试验电源,为提高各种试验工作的质量、保障人身、设备安全,提供了可靠保证。 二、使用条件 1、正常使用条件 (1)、户内使用,且室内通...
相关介绍

一、概述

HSPGY型继电保护试验电源屏是我公司依据能源部《发电厂、变电所工程和继电保护试验仪表配置定额》、《继电保护检验条例》和电力工业部《电力系统继电保护及安全自动装置反事故措施要点》的有关规定设计制造的产品,它为现场继电保护试验及其它试验工作提供了稳定、方便的交直流试验电源,为提高各种试验工作的质量、保障人身、设备安全,提供了可靠保证。

二、使用条件

1、正常使用条件

1)、户内使用,且室内通风良好;

2)、海拔高度≤2km

3)、环境温度-10℃~50℃;

4)、相对湿度≤90%

5)、大气压力801l0kPa

6)、周围介质无导电尘埃与导致金属或绝缘损坏的腐蚀性气体、霉菌等。

2、特殊便用条件

不符合2.1的特殊使用条件,请用户与我公司协商以保证产品可靠工作。

三、技术参数

1、工作电源:三相四线380V50Hz,两路输入互为备用。

2、额定输出

1)、交流部分

1)、额定输出电压:380V/220V  50Hz 三相四线,三路输出;

100V/57.7V  50Hz三相四线,三路输出;

2)、三相输入平衡时,输出不平衡度<1%

3)、三次谐波分量<3%

4)、交流变压器容量15KVA,在小时负载率为50%状态下间断工作,最大输出电流为×22A

5)、屏面设6个单相插座,1个三相插座。

2)、直流部分:

1)、直流电压0250V连续可调,三路输出;

2)、纹波系数K< l.5%

3)、整流变压器容量5KVA,在小时负载率为50%状态下间断工作,最大输出直流电流20A

四、特点

1、采用双路电源供电,通过切换开关转换,保证了供电的可靠性;

2、交流电源采用大容量隔离变压器,将系统电源与试验电源进行隔离,并在初级与次级之间加装屏蔽层,使试验电源免受电网暂态过程和谐波干扰。变压器采用△/Y。接线方式,大大削弱了三次谐波,保证了电源质量;

3、直流电源可以连续平滑地调节电压,以适应不同试验项目的需要;

4、交流电源的控制均采用C45N-2型自动开关,机械寿命通断2万次以上,瞬时分断电流可达47Ie,动作迅速、寿命长、过负荷自动跳闸;

5、输出交流电源装有漏电保护开关,其漏电流分断值≤30mA,可确保试验人员的安全。该开关具有性能稳定、灵敏度高、动作可靠等优点;

6、屏面绘有模拟图,使操作人员容易识别,避免发生误操作;

7、为了使用时接线方便,交流输出设有三种形式,即屏前接线端钮形式、屏前电源插座形式和屏后端子排形式;直流输出设有两种形式,即屏前接线端钮形式和屏后端子形式。

五.使用说明

1、检查所有开关是否全部处于断开位置,调压器"1TC"是否逆时针旋至零位;

2、检查所有接线是否全部正确;

3、将切换开关"1SA"置Ⅰ或Ⅱ有电源的位置,合上交流电源输入开关1QF2QF,此时三个电源指示灯lHL-3HL发光;

4、合上交流控制开关3QF,给隔离变压器"1TM"送电。三相交流输出电压有指示,其中lPV~ 3PV指示为380V,4PV6PV指示为l00V

5、分别合上交流输出漏电保护开关6QF7QF,屏前两组接线端钮输出两路380V/220V 50Hz三相四线制交流电源;合上8QF,屏后端子a611b611c611N622有一路380V/220V 50Hz三相四线制交流电源输出;

6、分别合上交流输出漏电保护开关9QFl0QF,屏前两组接线端钮输出两路100V/57.7V 50Hz三相四线制交流电源;合上11QR屏后端子a621b621c621N622有一路100V/57.7V 50Hz三相四线制交流电源输出;

7、合上4QF交流控制开关,给整流变压器"2TM"送电,调节三相自耦调压器"lTC"手轮,可输出0-250V直流电压并由7PV指示电压,lPA指示电流。合上直流输出开关12QF13QF,屏前端钮有直流电压输出。合上14QF,屏后端子"+101、-102"有一路直流电压输出;

8、合上交流控制开关5QF,所有三相插座和单相插座"XS"均有交流电压输出。

六、注意事项

1、不用部分的所有开关置于断开位置,直流不用时,调压器逆时针旋至零位。

2、本装置有两路输人电源,由切换开关"lSA"选择使用,"lSA"不能带负荷操作。

3、装置停用时,应将所有开关置于断开位置,调压器逆时针旋至零位。

七、设计与安装

1、屏体结构为PK-10型,前后门带锁,整机板材构成(参见附图四)

外形尺寸为2260/2360×800×600/550(高×宽×深),单位:mm

2、安装时将接地端钮与地网可靠连接,再将两路三相交流电源引人屏后的端子排(ABCN)611(ABCN)621(参见附图三)


附图一:电气原理图


附图2:屏面模拟图

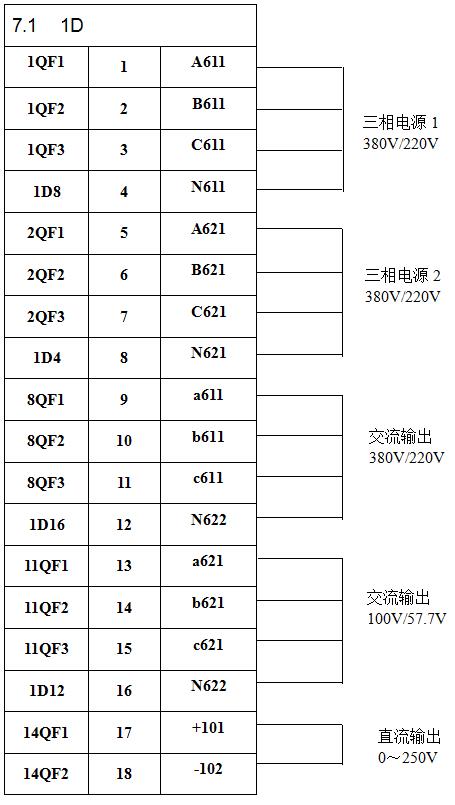

附图三:屏后端子排图

附图四:屏体结构图

八、订货须知

1、本公司标准设计为PK-10屏,还可根据用户要求设计不同结构形式,用户在订货时说明具体要求。

2、本公司可代用户设计不同性能电源屏及其它低压成套装置。订货时应说明屏体颜色、提供色标订货。
