HSKG-200A系列开关智能操控装置

更新时间:2015-03-20 09:35:38点击次数:2100次字号:T|T
相关介绍

一、用途

HSKG-200A系列开关智能操控装置 是适用于各种高、低压开关柜配套使用的一种新型多功能模拟动态显示与控制装置,具有功能完善,结构紧凑,显示形象、直观,反应灵敏,可靠的特点,能够取代安装于开关柜上的传统的一次回路模拟指示牌、电磁式开关状态显示器、接地指示器及除湿加热控制器等诸多元件,可减少元件数量,简化开关柜结构。该系列产品性能稳定,安装方便,使用寿命长,并具有优异的环境耐受能力与电磁兼容性能,能够长期安全可靠运行。

二、概述

HSKG-200A系列开关智能操控装置 集成了一次回路模拟图显示断路器状态、开关状态、接地刀状态、弹簧储能状态显示,高压带电指示,高压带电闭锁控制及环境温湿度控制等多种功能于一体。各种功能可自由组合,另外该系列产品采用了单片机技术实现对开关柜中各种元件工作状态的采集,除湿加热控制与加热回路故障诊断,并能够通过RS-485总线与后台监控计算机组网通信,便于实现对于采用多台开关柜组成的电气一次系统的实时动态运行模拟与远程环境监控。HSKG系列开关智能操控装置 具有优异的环境耐受能力与电磁兼容性能。独特的抗干扰技术,光电、电磁隔离,优质元器件的选用,电路部件的三防处理及严格的整机带电老化与出厂测试等措施确保了产品的长期工作可靠性。

三、技术指标

1、工作电源:交流或直流110V~265V.

2、使用环境:温度-20℃~70℃  相对湿度<95%RH

3、整机功耗<5W

4、抗电强度:AC2000V 50Hz历时1分钟

5、绝缘性能:用500V兆欧表测试不小于100MΩ

6、开关状态显示说明

6.1、断路器状态指示(无源触点输入)

断路器分闸时绿色模拟条亮

断路器合闸时红色模拟条亮

6.2、手车位置指示(无源触点输入)

试验位置触点闭合时绿色模拟条亮

工作位置触点闭合时红色模拟条亮

6.3、接地刀状态指示(无源触点输入)

接地刀分闸时绿色模拟条亮

接地刀合闸时红色模拟条亮

6.4、弹簧储能状态指示(无源触点输入)

断路器操动机构未储能时弹簧符号呈现绿色

断路器操动机构已储能时弹簧符号呈现红色

注:所有状态显示输入信号均取自开关柜中一次元件的辅助触点(为无源接点类型)。

7、高压带电指示

指示启辉电压>0.08 母线电压

闭锁启控电压>0.08 母线电压

闭锁输出接点常闭型无源接点额定容量AC220V/3A

警示:仅凭带电指示不足以证明系统已经不带电;如运行程序要求将其作为强制要求,还应使用符合IEC61243的相关的电压探测器或电压探测装置。

8、温湿度控制

8.1、两路温度两路湿度

8.2、控制逻辑:

当湿度大于90% RH时启动加热,湿度小于80%时停止加热;

或当温度<5 ℃时启动加热,温度>15℃ 时停止加热。

8.3、加热控制输出接点:常开型无源接点,额定容量AC220V/3A

8.4、加热回路断线告警输出接点:常开型无源接点,额定容量AC220V/3A.

9、通信

接口类型RS-485。

通信速率1200/2400/4800/9600bps拨码开关选择。

通信规约MODBUS规约RTU模式。

10、分合闸功能

装置上设有分闸/合闸转换开关、远方/就地转换开关、储能开关和照明开关,可分别执行相应功能。

四、工作原理

HSKG-200A系列开关智能操控装置 整机电路由开关状态显示、高压带电指示、温湿度控制、单片机状态采集控制与通信,以及开关电源等单元模块组成。开关状态显示电路的输入信号取自开关柜中一次元件的辅助触点,经电磁或光电隔离后直接驱动八字型数码管指示开关的分/合状态;高压带电指示电路的输入信号取自与母线相连的高压带电传感器,经电磁隔离、调理运算后输出高压带电闭锁信号(常闭型无源接点),并以高亮LED指示高压带电相别和闭锁/解除状态;温湿度控制电路配用湿度传感器和温度传感器,信号经调理放大与逻辑比较后输出加热器控制信号(常开型无源接点),可启动/停止加热器工作,以预设控制范围(参见技术指标)调节开关柜环境温湿度,同时具有加热回路故障检测功能,在加热器启动状态下若加热回路因断线或接触不良出现回路阻值变大而引起电流变小时将输出断线告警信号(常开型无源接点),可用以驱动各种声光报警装置。另外装置上还附设了手动加热控制电路可用来实现对加热器的强制启动。加热器启停及加热回路故障等状态以高亮LED进行指示。

HSKG-200A系列开关智能操控装置 采用单片机技术,实现对于开关柜中各种元件工作状态的采集,以及除湿加热控制与加热回路故障诊断等功能。通过RS-485总线与后台监控计算机进行组网通信,能够方便地实现对于采用多台开关柜组成的电气一次系统的实时动态运行模拟与远程环境监控。通信规约采用了RTU模式MODBUS规约。

五、使用方法

1、HSKG-200A系列开关智能操控装置 为嵌入式结构,只需要在开关柜面板上开好孔,在将其固定在面板上即可。

2、按照背板端子功能定义完成接线,仔细检查正确无误后接通电源。

3、开关状态显示功能检查:

将各开入量输入端分别短接检查对应的指示灯发光状态是否正确。

4、高压带电指示功能检查:

高压带电指示器的各相输入端分别接入10~150V工频电压时带电指示灯应亮,同时闭锁有效,闭锁控制输出接点断开,高电压撤消后带电指示灯灭,闭锁解除,闭锁控制输出接点闭合。

5、温湿度控制功能检查

在自动加热除湿状态下可以用嘴对传感器哈气模拟凝露产生条件,加热指示灯应亮,同时加热控制输出接点闭合。在加热器启动情况下,如果加热回路突然有断路故障产生那么故障告警指示灯应亮,相应的断线告警输出接点闭合。

6、通信功能

在组网通信时需要正确设置通信参数(包括地址码和波特率),通信地址码和波特率的设置由面板上的8位和4位拨码开关完成,其中地址码使用8位拨码开关,地址码由K8-K1八位拨码的状态所反映的二进制数值确定,取值范围为0~0FFH。波特率由4位拨码开关的低两位K'2和 K'1 拨码的组合状态确定,对应关系如下:

序号   K'2  K'1           波特率

1      0      0            1200bps

2      0      1            2400bps

3      1      0            4800bps

4      1      1            9600bps

说明:拨码拨至ON位置时对应状态为1,反之为0。

六、模拟显示图

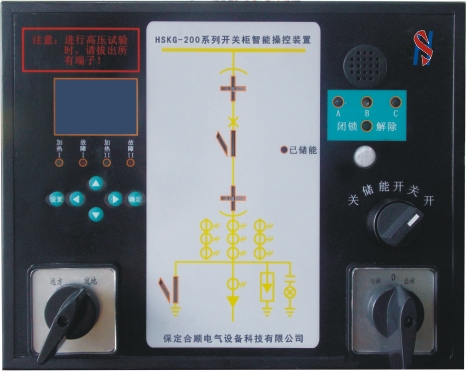

图6-1  HSKG-200A系列开关智能操控装置 模拟显示图

01温湿度控制加热指示

09接地刀合指示

02手动/自动加热

10接地刀分指示

03柜内照明开关

11高压带电指示

04远方/就地转换开关

12带电闭锁解除指示

05①、05②工作位置指示

13弹簧未储能指示

06断路器合指示

14弹簧已储能指示

07断路器分指示

15储能开关

08①、08②试验位置指示

16断路器分/合闸转换开关

表6-1  HSKG-200A系列开关智能操控装置 模拟显示表

七、安装

HSKG-200A系列开关智能操控装置 安装方式为嵌入方式;

最大外形尺寸为258mm×202mm×70mm,开孔尺寸为220mm×181mm。

1、外形尺寸

图7-1  HSKG-200A系列开关智能操控装置 外形尺寸图(单位:mm)

2、安装开孔尺寸

图7-2   HSKG-200A系列开关智能操控装置 开孔尺寸图(单位:mm)

八、端子图

图8-1  HSKG-200A系列开关智能操控装置 接线端子图

九、传感器安装

温度传感器和湿度传感器外形尺寸如图11所示

传感器可采用以下两种安装方式:

1、35mm 导轨安装.

2、螺钉紧固固定式安装孔径4mm ,孔距37mm.

图9-1    HSKG-200A系列开关智能操控装置 传感器外形尺寸图(单位:mm)

十、原理接线图

十一、注意事项

1、订货时请提供一次主回路模拟接线图。

2、订货时请注明加热器回路负荷。

3、订货时请注明传感器线缆长度。
